CÁLCULO DE MATERIAIS DE COSTRUÇÃO

ESSE É MASSA!!!

Conheça o site que oferece os melhores recursos que lhe ajudarão a fazer os cálculos corretos para a qualquer projeto construtivo.

ZHITOV é um site super interativo criado por Dmitry Zhitov. Sua intenção é ajudar quem está envolvido com a construção civil. Ao longo de muito tempo ele reuniu todos as fórmulas algébricas e juntou em aplicativos muitos úteis. Depois fez o melhor compartilhou gratuitamente em seu site.



Com o ZHITOV você pode calcular as mais diversas estruturas de construção:

• TELHADOS
• ESCADAS DE MADEIRAS
• PRODUTOS DE CONCRETO
• MATERIAIS DE CONSTRUÇÃO
• CERCAS, PAREDES E PISOS
• TERRAPLANAGEM
• ENTRE OUTROS

Para calcular insira as informações e medidas solicitadas em cada etapa e clique em CALCULAR, e o site fornece todos os detalhamentos de forma ilustrativa, bem como um resumo textual do cálculo projetado.

No mais, você também conta com um conjunto de dicas (logo abaixo de cada cálculo) que lhe ajudarão a entender as fórmulas. O site é traduzido automaticamente pelo navegador em mais de 60 idiomas e é o pontapé inicial de um grande software que irá se desenvolver online mesmo.

PARABÉNS AO CRIADOR !!!

-------------------------------------------------------
PARA ACESSAR O ZHITOV CLIQUE AQUI
-------------------------------------------------------

Postagem: Ronisio Maia

CRIATIVIDADE PROMOB - TELHADO

Pois bem, vamos fazer telhados no PROMOB 2012 usando a ferramenta Geometria.

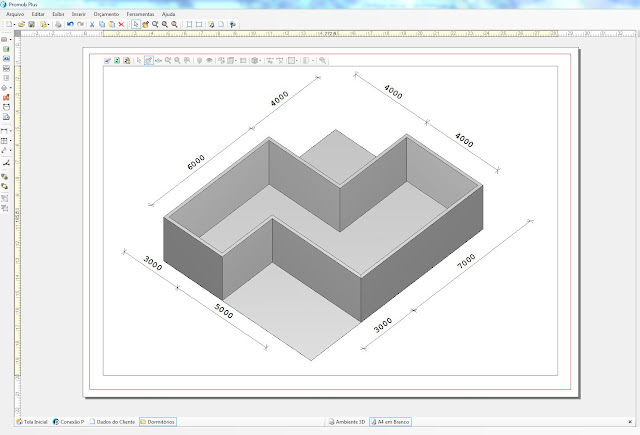

Para iniciarmos tomemos como referencia o projeto abaixo:

Eis a planta no Ambiente 3D

Ative a ferramenta Geometria e defina a altura como 100 e crie uma Geometria (que servirá de base inicial) a partir dos pontos da extremidade das paredes.

Usando o comando Offset Forma no Editor de Geometria, expanda em 300 a geometria em todas as direções. Assim criaremos o telhado passando por fora da planta.

A partir dessa nova forma desenhe uma geometria livre com altura de 900 conforme a imagem abaixo.

Com a mesma altura crie uma segunda geometria conforme a imagem abaixo:

Complete a área restante pegando os pontos que falta.

Agora vamos usar o Editor de Perfil para fazermos o caimento do telhado. A medida base para isso será a extremidade reta de cada peça. No nosso caso o valor de 4900 da primeira geometria.

No Editor de Perfil configure o ponto X como -2450 (ou seja 4900 / 2) e aplique o novo perfil somente nos lados indicados conforme a imagem abaixo.

Faça o mesmo cálculo na outra geometria na extremidade da casa. No caso vamos pegar o valor do comprimento da face (3900) como referencia.

Aplique o valor de -1950 (ou seja, 3900 / 2) no ponto X e aplique o novo perfil somente nos lados indicados conforme a imagem abaixo.

Por fim, vamos editar a geometria central. Basta apenas criar um perfil com -1950 no eixo X e aplicar somente nas duas extremidades verticais (conforme a imagem abaixo).

No nosso estudo de caso, a configuração se aplicou perfeitamente. e criamos um telhado correto. Basta apenas aplicar uma textura de telhado externa (Já que o PROMOB não traz texturas de telhados).

É isso aí.

O PROMOB 2011 trouxe ferramentas ótimas de construção como o Editor de Armário e Escadas, mas fica aí o nosso pedido a PROMOB SOFTWARE de criar um Editor de Telhado, bem como um Editor de Portas e Janelas.

Postagem: Ronisio Maia

LOGO MAKER ONLINE

Se é de logomarca que você precisa então você tem que conhecer o LOGO MAKER.

O LOGO MAKER é um aplicativo online que foi reformulado a pouco tempo. E agora ofecere melhores recursos quanto a criação de sua Logomarca. O aplicativo oferece recursos bastantes simples e úteis na hora da criação, e tudo bem organizado.

Na barra da esquerda você encontra as categorias de símbolos, textos e imagens. Na barra inferior temos acesso a configurações como posição, tamanho e cores de cada elemento selecionado. Na barra da direita o LOGO MAKER separa cada objetos em camadas distintas para serem devidamente organizados e reagrupados.

Crie sua conta fazendo o cadastro inicial e salve ou exporte suas criações no formato de imagens para usa-las em seus documentos.

PARA ACESSAR O LOGO MAKER ONLINE CLIQUE AQUI

Postagem: Ronisio Maia
